1. Einleitung

kubernetes logo

Kubernetes ist seit geraumer Zeit das am meisten verwendete Werkzeug für die Orchestrierung von Containern. Checkmk unterstützt Sie bei der Überwachung Ihrer Kubernetes-Umgebungen.

Ab Version 2.1.0 können Sie mit Checkmk die folgenden Kubernetes-Objekte überwachen:

  • Cluster

  • Nodes

  • Deployments

  • Pods

  • DaemonSets

  • StatefulSets

  • Persistent Volume Claims

  • CronJobs (ab Checkmk 2.2.0)

Eine vollständige Auflistung aller verfügbaren Check-Plugins für die Überwachung von Kubernetes finden Sie in unserem Katalog der Check-Plugins.

1.1. Unterstützte Distributionen und Versionen

Beginnend mit Version 2.2.0 unterstützt Checkmk die folgenden Distributionen bzw. Kubernetes-Dienste:

  • Vanilla Kubernetes

  • Amazon Elastic Kubernetes Service (Amazon EKS)

  • Azure Kubernetes Service (AKS)

  • Google Kubernetes Engine (GKE) inkl. Autopilot-Modus

  • OpenShift

  • Tanzu Kubernetes (ab Checkmk 2.2.0p9)

Unser Ziel ist die Unterstützung der jeweils letzten 5 veröffentlichten (Minor-)Versionen von Kubernetes. Wir unterstützen somit auch Versionen von Kubernetes, die aus dem Lifecycle von (Vanilla) Kubernetes bereits herausgefallen sind. Damit stellen wir vor allen Dingen die reibungslose Zusammenarbeit mit denjenigen Cloud-Anbietern sicher, die für ihre Dienste ebenfalls längere Support-Zeiträume anbieten. Unmittelbar nach dem Release einer neuen Version von Kubernetes kann es — je nach Umfang der Neuerungen und Zeitpunkt — etwas dauern, bis auch diese vollständig in Checkmk unterstützt wird. Sobald Checkmk mit dieser neuen Version reibungslos zusammenarbeiten kann, werden wir dies in einem Werk (wie beispielsweise Werk #14584) kundtun.

1.2. Einstieg in das Kubernetes-Monitoring

Für einen Einstieg in das neue Monitoring von Kubernetes empfehlen wir unsere beiden Videos Kubernetes Monitoring with Checkmk und Detecting issues and configuring alerts for Kubernetes clusters.

1.3. Aufbau der Monitoring-Umgebung

Da es in Kubernetes-Clustern sehr schnell auch zu größeren Veränderungen kommen kann, was die Anzahl und Verortung der einzelnen Komponenten angeht, empfehlen wir für das Monitoring Ihrer Kubernetes-Umgebung eine eigene Instanz zu erstellen. Diese können Sie dann wie üblich über das verteilte Monitoring an Ihre Zentralinstanz anbinden.

1.4. Ablauf des Kubernetes-Monitorings in Checkmk

Checkmk überwacht Ihre Kubernetes-Cluster auf zwei Wegen:

monitoring kubernetes architecture

Grundlegende Informationen holt sich der Kubernetes-Spezialagent einfach über den API-Server Ihres Clusters ab. Hierüber lassen sich bereits die Zustände von Nodes und Containern abrufen. Auch die meisten Metadaten über Ihre Pods und Deployment werden auf diesem Wege gewonnen.

Für ein umfängliches Monitoring fehlt bis zum diesem Punkt allerdings noch etwas. Die Fragen, wie viel Last beispielsweise ein bestimmtes Deployment auf der CPU erzeugt, oder wie viel Arbeitsspeicher ein DaemonSet gerade bindet, lassen sich so nicht beantworten.

An dieser Stelle kommen unser Checkmk Node Collector und unser Checkmk Cluster Collector ins Spiel. Diese sind ein unerlässlicher Teil des Kubernetes-Monitorings in Checkmk. Ein nicht unerheblicher Teil der folgenden Ausführungen drehen sich dann auch darum, diese zu installieren und einzurichten. Auch ist die Verwendung der Kubernetes-Dashboards in den kommerziellen Editionen nur dann sinnvoll, wenn Node und Cluster Collector hierfür Daten zur Auslastung liefern können.

1.5. Unterschiede zum übrigen Monitoring in Checkmk

Beim Monitoring von Pods und Replicas in Ihren Kubernetes-Clustern kommt es mitunter wesentlich häufiger zu Statusänderungen bzw. zu Verzögerungen. Um dem Rechnung zu tragen, ändern die Checks bei bestimmten Zuständen dieser Objekte erst nach 10 Minuten ihren Status in Checkmk.

1.6. Unterschiede zum bisherigen Kubernetes-Monitoring

Das Kubernetes-Monitoring in Checkmk wurde von Grund auf neu geschrieben. Der Umfang der überwachbaren Daten ist stark gewachsen. Da die technische Grundlage für das Kubernetes-Monitoring in Checkmk 2.1.0 grundlegend anders ist, ist eine Übernahme oder auch eine Weiterschreibung bisheriger Monitoring-Daten Ihrer Kubernetes-Objekte nicht möglich.

2. Voraussetzungen im Cluster schaffen

Um Ihr Kubernetes-Cluster in Checkmk überwachen zu können, schaffen Sie zuerst die Voraussetzungen in Ihrem Cluster. Vor allem, indem Sie dem Cluster mitteilen, welche Pods/Container bereitgestellt werden sollen und wie die Konfiguration derselben aussehen muss.

2.1. Helm-Repository einrichten

Die Installation des Kubernetes-Monitoring geschieht mit Hilfe des Tools helm. Helm eignet sich auch für weniger versierte Nutzer und standardisiert die Verwaltung der Konfigurationen. Helm ist eine Art Paketmanager für Kubernetes. Sollten Sie Helm noch nicht verwenden, so erhalten Sie es im Regelfall über die Paketverwaltung Ihrer Linux-Distribution oder über die Website des Helm-Projekts.

Sie können darüber Repositories als Quellen einbinden und die darin enthaltenen Helm-Charts wie Pakete ganz einfach Ihrem Cluster hinzufügen. Machen Sie dafür zuallererst das Repository bekannt. In dem folgenden Beispiel nutzen wir den Namen checkmk-chart, um später einfacher auf das Repository zugreifen zu können. Sie können aber selbstverständlich auch jeden anderen Namen nutzen:

user@host:~$ helm repo add checkmk-chart https://checkmk.github.io/checkmk_kube_agent

Wir aktualisieren unsere Helm-Charts immer dann, wenn neue Gegebenheiten in Kubernetes dies erfordern. Deshalb lohnt sich von Zeit zu Zeit eine Prüfung, ob im Repository neue Versionen verfügbar sind. Wenn Sie ihre lokale Kopie unseres Repositories, wie in dem vorherigen Befehl, mit checkmk-chart bezeichnet haben, können Sie sich mit dem folgenden Befehl alle im Repository vorliegenden Versionen der Charts anzeigen lassen:

user@host:~$ helm search repo checkmk-chart --versions
NAME           	CHART VERSION   APP VERSION   DESCRIPTION
checkmk-chart/checkmk	1.2.0        	  1.2.0         Helm chart for Checkmk - Your complete IT monit...
checkmk-chart/checkmk	1.1.0        	  1.1.0         Helm chart for Checkmk - Your complete IT monit...
checkmk-chart/checkmk	1.0.1        	  1.0.1       	Helm chart for Checkmk - Your complete IT monit...
checkmk-chart/checkmk	1.0.0        	  1.0.0       	Helm chart for Checkmk - Your complete IT monit...

Wenn eine neue Version für Sie vorliegt, können Sie das Update mit helm repo update durchführen.

2.2. Konfiguration auf Ihre Umgebung anpassen

Da wir im Vorfeld nicht wissen können, wie Ihr Kubernetes-Cluster aufgebaut ist, haben wir die sicherste Variante gewählt, wie die Cluster Collectors gestartet werden: Sie stellen standardmäßig keine Ports bereit, die von außen erreicht werden können. Damit Sie später auf die Collectors zugreifen können, müssen Sie diese Einstellungen an Ihr jeweiliges Cluster anpassen.

Wir unterstützen standardmäßig zwei Kommunikationspfade: Die Abfrage über Ingress und die Abfrage über NodePort. Je nachdem, welche Variante Sie in Ihrem Cluster unterstützen, ist die Konfiguration unterschiedlich.

Um bestimmte Parameter über alle Konfigurationen hinweg selbst bestimmen zu können, geben Sie dabei eine Steuerdatei mit, die sogenannte values.yaml.

Um eine solche values.yaml zu erstellen bieten sich zwei Wege an. Sie können entweder die von uns in den Helm-Charts mitgelieferte Datei extrahieren und anpassen oder Sie erstellen eine minimale Version einfach selbst.

Immer wenn Sie Änderungen an dieser Datei in Ihrem Cluster bereitstellen möchten, können Sie erneut den später folgenden Befehl zur Installation der Helm Chart verwenden.

Minimale values.yaml selbst anlegen

Sie können eine values.yaml anlegen, in die Sie nur die Werte eintragen, die Sie auch ändern wollen. In unserer Helm Chart ist der Servicetyp des Cluster Collectors bspw. auf ClusterIP voreingestellt. Wenn Sie nun ausschließlich diesen Servicetyp auf NodePort und den Port auf 30035 umstellen möchten, genügt es auch eine values.yaml wie folgt zu erzeugen:

user@host:~$ echo 'clusterCollector: {service: {type: NodePort, nodePort: 30035}}' > values.yaml

Eine Aktivierung von Ingress könnte bspw. so aussehen:

user@host:~$ echo 'clusterCollector: {ingress: { enabled: true }}' > values.yaml

values.yaml aus Helm-Charts extrahieren

Die vollständige von uns mitgelieferte values.yaml lässt sich ganz einfach mit dem folgenden Befehl extrahieren:

user@host:~$ helm show values checkmk-chart/checkmk > values.yaml

Die so erzeugte Datei können Sie nun nach Ihren Bedürfnissen anpassen und bei der Installation oder einem späteren Upgrade mit dem Parameter -f values.yaml an helm übergeben.

Kommunikation per Ingress bereitstellen

Falls Sie Ingress verwenden, um die Zugriffe zu Ihren Diensten zu steuern, passen Sie entsprechend die bereits vorbereiteten Teile in der values.yaml an. Zur besseren Übersicht ist in dem folgenden Beispiel nur der relevante Ausschnitt gezeigt. Den Parameter enabled setzen Sie auf true. Die restlichen Parameter passen Sie entsprechend Ihrer Umgebung an:

values.yaml
  ingress:
    enabled: true
    className: ""
    annotations:
      nginx.ingress.kubernetes.io/rewrite-target: /
    hosts:
      - host: checkmk-cluster-collector.local
        paths:
          - path: /
            pathType: Prefix
    tls: []
    #  - secretName: chart-example-tls
    #    hosts:
    #      - chart-example.local

Kommunikation per NodePort bereitstellen

Sie können den Zugriff auf die Dienste auch direkt über einen Port bereitstellen. Das ist dann notwendig, wenn Sie kein Ingress verwenden. Auch in dem nachfolgenden Beispiel wird nur der relevante Ausschnitt gezeigt. Sie setzen dabei den Wert type auf NodePort und entfernen die Auskommentierung zu dem Wert nodePort:

values.yaml
  service:
    # if required specify "NodePort" here to expose the cluster-collector via the "nodePort" specified below
    type: NodePort
    port: 8080
    nodePort: 30035

Cluster Collector auf HTTPS umstellen

Wenn Sie die Kommunikation mit dem und zwischen den Cluster Collectors auf HTTPS umstellen möchten, müssen Sie hierzu ebenfalls Änderungen in der Datei values.yaml vornehmen.

Folgend sehen Sie den Abschnitt in unserer mitgelieferten values.yaml den Sie bearbeiten müssen, um HTTPS zu aktivieren:

values.yaml
tlsCommunication:
  enabled: false
  verifySsl: false
  # clusterCollectorKey: |-
  #   -----BEGIN EC PRIVATE KEY-----
  #   XYZ
  #   -----END EC PRIVATE KEY-----
  # clusterCollectorCert: |-
  #   -----BEGIN CERTIFICATE-----
  #   XYZ
  #   -----END CERTIFICATE-----
  # checkmkCaCert: |-
  #   -----BEGIN CERTIFICATE-----
  #   XYZ
  #   -----END CERTIFICATE-----

In den Zeilen, die mit enabled bzw. verifySsl beginnen, müssen Sie false durch true ersetzen. Entfernen Sie als nächstes vor den drei Abschnitten clusterCollectorKey, clusterCollectorCert und checkmkCaCert die Rautezeichen und fügen Sie dahinter die entsprechenden Daten ein. Ob Sie hierfür selbst-signierte Zertifikate nutzen oder sich Zertifikate von einer Certificate Authority (CA) besorgen, dürfte in erster Linie durch Ihre Organisation vorgegeben sein.

Bitte beachten Sie dabei nur die folgenden Voraussetzungen, die die Zertifikate erfüllen müssen:

  • Das CA-Zertifikat muss den Host-Namen bzw. den Namen des Ingress als FQDN enthalten.

  • Beim Server-Zertifikat muss der FQDN dem folgenden Muster entsprechen: <service_name>.<namespace>.cluster.local

  • Im Abschnitt [ v3_ext ] der Konfigurationsdatei für die Erzeugung Ihres Certificate Signing Requests muss der subjectAltName dem folgenden Muster entsprechen: subjectAltName: DNS:<service_name>.<namespace>.cluster.local, IP:<service ip>

Eigenen Service-Account verwenden

Mithilfe unserer Helm-Charts würde standardmäßig ein Service-Account in Ihrem Cluster erstellt. Wenn Sie bereits über einen passenden Service-Account verfügen, genügt es, wenn Sie diesen in der values.yaml hinzufügen und die Erstellung eines neuen Accounts unterbinden.

values.yaml
serviceAccount:
  create: false
  name: "myserviceaccount"

Voraussetzung für Monitoring von GKE Autopilot

Falls Sie Ihr GKE-Cluster (Google Kubernetes Engine) im Autopilot-Modus betreiben, so ist das Monitoring mit Checkmk problemlos möglich, da Checkmk ein sogenannter Autopilot Partner ist.

Sie müssen in der values.yaml lediglich var_run auf readOnly setzen:

values.yaml
volumeMountPermissions:
      var_run:
        readOnly: true

Pod Security Admission Controller konfigurieren

Wenn Sie in Ihrem Cluster Pod Security Standards einsetzen, müssen Sie den Checkmk Cluster Collector so einrichten, dass dieser ungehinderten Zugriff im entsprechenden Namespace erhält. Idealerweise erstellen Sie einen Namespace mit den folgenden Spezifikationen:

namespace.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: checkmk-monitoring
  labels:
    pod-security.kubernetes.io/enforce: privileged
    pod-security.kubernetes.io/enforce-version: latest

Den Namespace können Sie erzeugen, indem Sie beispielsweise kubectl apply -f namespace.yaml aufrufen. Denken Sie daran, dass Sie dann die Option --create-namespace nicht verwenden müssen, wenn Sie später den Befehl helm upgrade ausführen.

Wenn der Cluster Collector bereits läuft bzw. der Namespace bereits existiert, können Sie die obigen Labels auch mit dem folgenden Befehl setzen:

user@host:~$ kubectl label --overwrite ns checkmk-monitoring pod-security.kubernetes.io/enforce=privileged pod-security.kubernetes.io/enforce-version=latest

Pod Security Policies und Network Policies

Die Policies PodSecurityPolicy (kurz: PSP) und NetworkPolicy sind in erster Linie aus Gründen der Kompatibilität in unserer Helm-Chart enthalten. Da die PSP mit dem Erscheinen von Kubernetes v1.25 entfernt wurden, haben wir diese ab Version 1.3.0 unserer Helm-Chart standardmäßig deaktiviert.

Der entsprechende Abschnitt sieht nun folgendermaßen aus:

values.yaml
rbac:
  pspEnabled: false

Sollten Sie die PSP in Ihrem Cluster noch einsetzen, ist es unbedingt erforderlich, diese Option in der values.yaml auf true zu setzen:

values.yaml
rbac:
  pspEnabled: true

Sollten wir zu einem späteren Zeitpunkt feststellen, dass dieser Eintrag auch im deaktivierten Zustand nicht mehr korrekt verarbeitet wird, werden wir diesen gänzlich entfernen.

Ähnliches gilt für die NetworkPolicy. Wenn Sie diese in Ihrem Cluster einsetzen, müssen die Stelle in der values.yaml von enabled: false auf enabled: true umstellen. Bitte beachten Sie in diesem Fall die folgende Dokumentation innerhalb der values.yaml, um die NetworkPolicy korrekt zu konfigurieren.

values.yaml
## ref: https://kubernetes.io/docs/concepts/services-networking/network-policies/
networkPolicy:
  # keep in mind: your cluster network plugin has to support NetworkPolicies, otherwise they won't have any effect
  enabled: false

  # specify ipBlock cidrs here to allow ingress to the cluster-collector
  # this is required for the checkmk servers to be able to scrape data from checkmk, so include the resprective ip range(s) here
  allowIngressFromCIDRs: []
  # - 127.0.0.1/32 # e.g. Checkmk Server
  # - 127.0.0.1/24 # e.g. Metallb speakers

  # the cluster-collector needs to be able to contact the kube-apiserver
  # you have three options here to choose from, depending on your cluster setup:
  # 1) if your apiserver resides outside the cluster, resp. you have a kubernetes endpoint available (check via "kubectl -n default get ep kubernetes")
  #    we can make use of helm lookup to automatically inject the endpoint (cidr + port) here.
  #    This is the most comfortable one, just note that helm lookup won't work on a "helm template" or "helm diff" command.
  #    (see also: https://helm.sh/docs/chart_template_guide/functions_and_pipelines/#using-the-lookup-function)
  # 2) similar to 1) you can also specify the "ipBlockCidr" directly. Make sure to disable "enableCidrLookup", and also fill the "port".
  # 3) if the apiserver resides inside the cluster, disable "enableCidrLookup", unset "ipBlockCidr", and fill the "labelSelectors" section
  #    with the name of the namespace where the kube-apiserver is availabe, and the label key and label value that defines your kube-apiserver pod.
  egressKubeApiserver:
    enableCidrLookup: true
    # ipBlockCidr: 172.31.0.3/32
    # port: 6443
    # labelSelectors:
    #   namespace: kube-system
    #   key: app
    #   value: kube-apiserver

2.3. Helm-Charts installieren

Nachdem Sie die values.yaml angepasst oder eine eigene erstellt haben, installieren Sie mit dem folgenden Kommando alle notwendigen Komponenten in Ihrem Cluster, um es in Checkmk überwachen zu können:

user@host:~$ helm upgrade --install --create-namespace -n checkmk-monitoring myrelease checkmk-chart/checkmk -f values.yaml

Da das Kommando nicht selbsterklärend ist, bieten wir Ihnen nachfolgend eine Erläuterung zu den einzelnen Optionen:

Befehlsteil Bedeutung

helm upgrade --install

Dieser Teil ist der Basisbefehl, um dem Kubernetes-Cluster die Konfiguration zu übermitteln.

--create-namespace

In Kubernetes geben Sie immer an, zu welchem Namespace die Konfiguration hinzugefügt werden soll. Diese Option benötigen Sie, falls es den Namespace noch nicht gibt. Helm wird ihn in diesem Fall mit anlegen.

-n checkmk-monitoring

Diese Option bestimmt den Namespace, zu dem die Konfiguration hinzugefügt werden soll. checkmk-monitoring ist dabei nur ein Beispiel, wie dieser heißen könnte.

myrelease

myrelease bezeichnet hier das Release. Jede Instanz einer Helm-Chart, die in Ihrem Kubernetes-Cluster läuft wird als Release bezeichnet. Diesen Namen können Sie frei wählen.

checkmk-chart/checkmk

Der erste Teil dieser Option beschreibt das Repository, welches Sie zuvor angelegt haben. Der zweite Teil — nach dem Schrägstrich — ist das Paket, in dem die notwendigen Informationen liegen, um die Konfiguration ihres Kubernetes-Monitoring erstellen zu können.

-f values.yaml

Zuletzt geben Sie die Konfigurationsdatei an, die Sie zuvor erstellt bzw. angepasst haben. Sie enthält alle Anpassungen, die in den Konfigurationsdateien berücksichtigt werden sollen, die mit helm erstellt werden.

Nachdem Sie das Kommando ausgeführt haben, ist Ihr Kubernetes-Cluster vorbereitet, um mit Checkmk überwacht zu werden. Das Cluster wird sich nun selbstständig darum kümmern, dass die notwendigen Pods und die darin enthaltenen Container laufen und erreichbar sind.

Ausgabe der Helm-Charts

Als nächstes steht nun die Einrichtung in Checkmk an. Um Ihnen diese Einrichtung so einfach wie möglich zu machen, haben wir den Output unserer Helm-Charts mit einer ganzen Reihe an Kommandos ausgestattet. Dieser Output passt sich auch automatisch an die von Ihnen eingestellten Werte in der Datei values.yaml an. Verwenden Sie also den NodePort, bekommen Sie hier unter anderem die Befehle um IP und Port des NodePort anzuzeigen. Verwenden Sie stattdessen Ingress, wird die Ausgabe entsprechend angepasst. Im Folgenden zeigen wir die - leicht gekürzte - Ausgabe nach erfolgreicher Installation bei der Verwendung des NodePort:

user@host:~$ helm upgrade --install --create-namespace -n checkmk-monitoring myrelease checkmk-chart/checkmk -f values.yaml
Release "myrelease" has been upgraded. Happy Helming!
NAME: myrelease
LAST DEPLOYED: Sat Dec 16 19:00:11 2022
NAMESPACE: checkmk-monitoring
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
You can access the checkmk cluster-collector via:
NodePort:
  export NODE_PORT=$(kubectl get --namespace checkmk-monitoring -o jsonpath="{.spec.ports[0].nodePort}" services myrelease-checkmk-cluster-collector);
  export NODE_IP=$(kubectl get nodes --namespace checkmk-monitoring -o jsonpath="{.items[0].status.addresses[0].address}");
  echo http://$NODE_IP:$NODE_PORT
  # Cluster-internal DNS of cluster-collector: myrelease-checkmk-cluster-collector.checkmk-monitoring
With the token of the service account named myrelease-checkmk-checkmk in the namespace checkmk-monitoring you can now issue queries against the cluster-collector.
Run the following to fetch its token and the ca-certificate of the cluster:
  export TOKEN=$(kubectl get secret myrelease-checkmk-checkmk -n checkmk-monitoring -o=jsonpath='{.data.token}' | base64 --decode);
  export CA_CRT="$(kubectl get secret myrelease-checkmk-checkmk -n checkmk-monitoring -o=jsonpath='{.data.ca\.crt}' | base64 --decode)";
  # Note: Quote the variable when echo'ing to preserve proper line breaks: echo "$CA_CRT"
To test access you can run:
  curl -H "Authorization: Bearer $TOKEN" http://$NODE_IP:$NODE_PORT/metadata | jq

Kopieren Sie aus dieser Ausgabe einfach die farblich markierten Zeilen und führen Sie die Befehle aus.

Der erste Block zeigt Ihnen Informationen zum NodePort an:

user@host:~$ export NODE_PORT=$(kubectl get --namespace checkmk-monitoring -o jsonpath="{.spec.ports[0].nodePort}" services myrelease-checkmk-cluster-collector);
user@host:~$ export NODE_IP=$(kubectl get nodes --namespace checkmk-monitoring -o jsonpath="{.items[0].status.addresses[0].address}");
user@host:~$ echo http://$NODE_IP:$NODE_PORT
http://10.184.38.103:30035

Genau diese Adresse müssen Sie in Checkmk später in der Kubernetes-Regel im Feld Collector NodePort / Ingress endpoint eintragen.

Mit den Befehlen aus dem nächsten Block erhalten Sie sowohl den Token and auch das Zertifikat des Service-Accounts. Die Daten werden so in den Umgebungsvariablen TOKEN und CA_CRT gespeichert. Achten Sie bei der Ausgabe der Variable CA_CRT unbedingt darauf diese in Hochkommata einzuschließen, da ansonsten die wichtigen Zeilenumbrüche des Zertifikats verloren gehen.

user@host:~$ export TOKEN=$(kubectl get secret myrelease-checkmk-checkmk -n checkmk-monitoring -o=jsonpath='{.data.token}' | base64 --decode);
user@host:~$ export CA_CRT="$(kubectl get secret myrelease-checkmk-checkmk -n checkmk-monitoring -o=jsonpath='{.data.ca\.crt}' | base64 --decode)";
user@host:~$ echo $TOKEN
eyJhbGciOiJSUzI1NiIsImtpZCI6InR6VXhGSU ...
user@host:~$ echo "$CA_CRT"
-----BEGIN CERTIFICATE-----
MIIBdjCCAR2gAwIBAgIBADAKBggqhkjOPQQDAjAjMSEwHwYDVQQDDBhrM3Mtc2Vy
dmVyLWNhQDE2NjIxNDc5NTMwHhcNMjIwOTAyMTk0NTUzWhcNMzIwODMwMTk0NTUz
...
-----END CERTIFICATE-----

Bei der Einrichtung in Checkmk müssen Sie sowohl den Token als auch das das Zertifikat hinterlegen. Lassen Sie die Shell mit diesen Informationen geöffnet oder kopieren Sie Token und Zertifikat an einen Ort, an dem Sie während der folgenden Einrichtung in Checkmk zugreifen können.

Wenn Sie die beiden vorherigen Export-Befehle ausgeführt haben, können Sie mit dem letzten Befehl prüfen, ob die Einrichtung erfolgreich war:

curl -H "Authorization: Bearer $TOKEN" http://$NODE_IP:$NODE_PORT/metadata | jq
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100  1815  100  1815    0     0   126k      0 --:--:-- --:--:-- --:--:--  126k
{
  "cluster_collector_metadata": {
    "node": "mynode",
    "host_name": "myrelease-checkmk-cluster-collector-58f97df9c9-mdhsw",
    "container_platform": {
      "os_name": "alpine",
      "os_version": "3.15.4",
      "python_version": "3.10.4",
      "python_compiler": "GCC 10.3.1 20211027"
    },
    "checkmk_kube_agent": {
      "project_version": "1.0.1"
    }
  }
  ...

Am Anfang der stark gekürzten Ausgabe sehen Sie beispielsweise die Version des Cluster Collectors. Weiter unten würden dann noch Metadaten zu allen Nodes in diesem Cluster folgen.

3. Monitoring in Checkmk einrichten

Als nächstes geht es in der GUI von Checkmk an die Einrichtung des Spezialagenten und einer Regel für die automatische Erzeugung von Hosts für Ihre Kubernetes-Objekte. Für die Einrichtung des Spezialagenten müssen aber zuerst noch einige Voraussetzungen erfüllt werden:

3.1. Passwort (Token) in Checkmk hinterlegen

Das Passwort (Token) des Service-Accounts können Sie am besten im Passwortspeicher von Checkmk hinterlegen. Das ist die sicherste Variante, da Sie Hinterlegung und Benutzung des Passworts organisatorisch trennen können. Alternativ geben Sie es beim Anlegen der Regel (siehe weiter unten) direkt im Klartext ein. Wie Sie sich das benötigte Passwort anzeigen lassen können, steht in der Ausgabe der Helm-Charts. Fügen Sie das Passwort in den Checkmk-Passwortspeicher ein mit Setup > General > Passwords > Add password z.B. unter der ID und dem Titel My Kubernetes Token:

kubernetes password

3.2. CA-Zertifikat des Service-Accounts in Checkmk importieren

Damit Checkmk der Certificate Authority (CA) des Service-Accounts vertrauen kann, müssen Sie das CA-Zertifikat in Checkmk hinterlegen. Wie Sie sich das benötigte Zertifikat anzeigen lassen können, steht ebenfalls in der Ausgabe der Helm-Charts. Kopieren Sie hier alles inklusive der Zeilen BEGIN CERTIFICATE und END CERTIFICATE und fügen Sie das Zertifikat im Setup-Menü unter Setup > General > Global settings > Site management > Trusted certificate authorities for SSL hinzu:

kubernetes ca

3.3. Piggyback Quell-Host anlegen

Erzeugen Sie in Checkmk auf gewohnte Weise einen neuen Host und nennen Sie diesen beispielsweise mykubernetesclusterhost. Wie Überschrift und Host-Name schon nahelegen, dient dieser Host dazu, die Piggyback-Daten zu sammeln und außerdem alle Services und Metriken auf Cluster-Ebene abzubilden. Da dieser Host ausschließlich über den Spezialagenten Daten erhält, setzen Sie in den Eigenschaften des Hosts die Option IP address family unbedingt auf No IP.

Beispielhafte Einrichtung eines Cluster-Hosts mit der wichtigen Einstellung 'No IP'.

3.4. Dynamische Host-Konfiguration einrichten

CEE Um eine Trennung zwischen den Objekten verschiedener Kubernetes-Cluster zu gewährleisten, kann es sich anbieten über Setup > Hosts > Add folder pro Cluster einen Ordner anzulegen, in welchem die dynamische Host-Konfiguration automatisch alle Hosts eines Clusters anlegen kann. Einen solchen Ordner zu erzeugen bzw. zu nutzen ist aber optional.

Als nächstes richten Sie in den kommerziellen Editionen einen Konnektor für die anfallenden Piggyback-Daten ein: mit Setup > Hosts > Dynamic host management > Add connection. Tragen Sie zuerst einen Titel ein und klicken Sie anschließend unter Connection Properties auf show more.

Klicken Sie als Nächstes auf Add new element und wählen Sie unter Create hosts in den zuvor angelegten Ordner aus.

Die voreingestellten Attribute unter Host attributes to set können Sie so belassen. Sie sorgen dafür das sich Checkmk bei den automatisch angelegten Hosts ausschließlich an die Piggyback-Daten hält und nicht versucht diese beispielsweise zu pingen oder per SNMP zu erreichen.

In einer Kubernetes-Umgebung, in der überwachbare und überwachte Objekte kontinuierlich kommen und gehen, empfiehlt es sich auch die Option Automatically delete hosts without piggyback data zu aktivieren. Was genau diese Option bewirkt und unter welchen Umständen Hosts dann tatsächlich gelöscht werden, erklären wir im Kapitel Automatisches Löschen von Hosts im Artikel zur dynamischen Host-Konfiguration.

Tragen Sie nun noch unter Restrict source hosts den zuvor angelegten Piggyback Quell-Host ein und aktivieren Sie die Option Discover services during creation.

Der Abschnitt Connection Properties dieses neuen Konnektors könnte im Anschluss wie folgt aussehen:

Beispielhafte Einstellungen einer dynamischen Host-Konfiguration.

3.5. Piggyback-Daten in Checkmk Raw verarbeiten

In Checkmk Raw müssen Sie die Hosts für die anfallenden Piggyback-Daten manuell erstellen. Weil hier in einem Kubernetes-Cluster eine große Zahl an Piggyback-Hosts entstehen dürften, empfiehlt sich die Verwendung unseres Skript find_piggy_orphans im Verzeichnis ~/share/doc/check_mk/treasures/ Ihrer Checkmk-Instanz.

3.6. Periodische Service-Erkennung anpassen

Standardmäßig führt Checkmk alle zwei Stunden eine Service-Erkennung durch und zeigt das Ergebnis dieser Erkennung im Service Check_MK Discovery an. Sie finden diese Einstellung im Regelsatz Periodic service discovery. Im Kontext von Kubernetes empfehlen wir eine Regel für alle Hosts mit dem Label cmk/kubernetes:yes zu erstellen. Dieses Label erhält nämlich jeder Host der Kubernetes-Objekte repräsentiert automatisch von Checkmk. Sie sollten hier ein kürzeres Intervall für die Service-Erkennung wählen und auch die Option Automatically update service configuration aktivieren. Die Einstellungen im folgenden Screenshot sind nur exemplarisch. Was für Ihre Cluster sinnvoll ist, müssen Sie von Fall zu Fall entscheiden.

Exemplarische Einrichtung der periodischen Service-Erkennung für Kubernetes-Objekte.

Um diese Regel auf alle Hosts Ihrer Cluster zu beschränken genügt es bei den Conditions unter Host labels cmk/kubernetes:yes einzutragen. Wollen Sie jedoch für verschiedene Cluster auch verschiedene Regeln erstellen, verwenden Sie hier einfach das jeweilige Cluster-spezifische Label. Diese Labels haben immer die Form cmk/kubernetes/cluster:mycluster.

Exemplarische Einschränkung auf Hosts mit einem Cluster-spezifischen Label.

3.7. Spezialagent einrichten

Nachdem nun alle Voraussetzungen im Cluster und in Checkmk geschaffen sind, können Sie sich der Konfiguration des Spezialagenten widmen. Diese finden Sie über Setup > Agents > VM, cloud, container > Kubernetes. Erstellen Sie mit Add rule eine neue Regel.

Zuallererst müssen Sie einen Namen für das zu überwachende Cluster vergeben. Diesen Namen können Sie frei wählen. Er dient dazu, alle Objekte, die aus genau diesem Cluster stammen, mit einem eindeutigen Namen zu versehen. Wenn Sie hier beispielsweise mycluster eintragen, werden die Namen der Hosts aller Pods aus diesem Cluster später mit pod_mycluster beginnen. Der nächste Teil des Host-Namens wird dann immer der Namespace sein, in dem dieses Kubernetes-Objekt existiert. Der Host-Name eines Pods könnte dann beispielsweise pod_mycluster_kube-system_svclb-traefik-8bgw7 lauten.

Wählen Sie unter Token nun den zuvor angelegten Eintrag aus dem Passwortspeicher von Checkmk aus.

Beispielhafter Cluster-Name und Auswahl des Tokens.

Unter API server connection > Endpoint verlangt Checkmk nun die Eingabe der URL (bzw. IP-Adresse) über welche Ihr Kubernetes API-Server erreichbar ist. Die Angabe des Ports ist nur notwendig, wenn der Dienst nicht über einen virtuellen Host bereitgestellt wird. Wie Sie diese Adresse am einfachsten herausfinden können — falls Sie sie nicht bereits zur Hand haben — hängt von Ihrer Kubernetes-Umgebung ab. Mit dem folgenden Befehl erhalten Sie den Endpunkt des API-Servers in der Zeile server:

user@host:~$ kubectl config view
apiVersion: v1
clusters:
  - cluster:
    certificate-authority-data: DATA+OMITTED
    server: https://DFE7A4191DCEC150F63F9DE2ECA1B407.mi6.eu-central-1.eks.amazonaws.com
    name: xyz:aws:eks:eu-central-1:150143619628:cluster/my-kubernetes

Die tatsächlich Ausgabe von kubectl config view variiert allerdings sehr stark. Wird hier in der Zeile server auch ein Port angegeben, so fügen Sie diesen unbedingt auch in der Regel ein.

Wenn Sie diese Anleitung bisher Schritt für Schritt befolgt haben und das CA-Zertifikat Ihres Clusters - wie oben beschrieben - in Checkmk hinterlegt haben, wählen Sie unter SSL certificate verification den Eintrag Verify the certificate aus.

Exemplarische Angabe der API-Server Verbindung.

Als Nächstes haben Sie die Wahl das Monitoring Ihres Kubernetes-Clusters mit Nutzungsdaten anzureichern, welche der Checkmk Cluster Collector einsammelt. Wir wiederholen es an dieser Stelle ein weiteres Mal, um die Wichtigkeit zu unterstreichen: Die Einrichtung des Cluster Collectors ist für ein vollumfängliches Monitoring Ihrer Cluster absolut unerlässlich. Nur so erhalten Sie wichtige Daten wie CPU- und Speicherauslastung und werden über die Dateisysteme der einzelnen Komponenten informiert.

Aktivieren Sie also die Option Enrich with usage data from Checkmk Cluster Collector und geben Sie den Endpunkt des NodePorts bzw. des Ingress an. Wie Sie sich diesen Endpunkt erneut anzeigen lassen können, steht in der Ausgabe der Helm-Charts.

Exemplarische Angabe der Cluster Collector Verbindung.

Mit den Optionen Collect information about…​ können Sie nun noch auswählen, welche Objekte innerhalb Ihres Cluster überwacht werden sollen. Unsere Vorauswahl deckt hier die relevantesten Objekte ab. Sollten Sie sich dazu entscheiden auch die Pods of CronJobs zu überwachen, so beachten Sie die Inline-Hilfe zu diesem Punkt.

Exemplarische Auswahl überwachbarer Kubernetes-Objekte.

Mit den nächsten beiden Auswahlmöglichkeiten, können Sie die zu überwachenden Objekte weiter eingrenzen. Falls Sie sich nur für die Objekte aus bestimmten Namespaces interessieren, stellen Sie dies entsprechend unter Monitor namespaces ein. Hier können Sie entweder einzelne Namespaces eintragen, die überwacht werden sollen, oder aber einzelne Namespaces explizit vom Monitoring ausschließen.

Mit der Option Cluster resource aggregation können Sie Nodes benennen, welche keine Ressourcen für die Arbeitslast Ihres Clusters zur Verfügung stellen. Diese Nodes sollten aus der Berechnung der zur Verfügung stehenden Ressourcen ausgenommen werden. Ansonsten besteht die Gefahr, dass Kapazitätsengpässe nicht erkannt werden. Standardmäßig nehmen wir daher bereits die Nodes control-plane und infra aus der Berechnung heraus.

Beispielhafte Konfiguration für Namensräume und Ressourcen-Aggregation

Als letzte Option können Sie noch sogenannte Annotations aus Kubernetes importieren. In Checkmk werden diese Annotations zu Host-Labels und können somit als Bedingungen in Regeln weiterverwendet werden. Welche Annotations importiert werden sollen, können Sie über reguläre Ausdrücke festlegen. Konsultieren Sie an dieser Stelle erneut die ausführliche Inline-Hilfe.

Hinweis: Die Option Import all valid annotations bieten wir an dieser Stelle nur der Vollständigkeit halber an. Wir raten davon ab, einfach blind alle Annotations zu importieren, weil hierdurch mitunter ein sehr großer Berg nutzloser Labels in Checkmk erzeugt wird.

Wichtig: Unter Conditions > Explicit hosts müssen Sie nun den zuvor angelegten Host eintragen:

Regeln für Spezialagenten müssen, wie hier zu sehen, immer auf explizite Hosts festgelegt werden.

Speichern Sie anschließend die Regel und führen Sie eine Service-Erkennung auf diesem Host durch. Sie werden hier gleich die ersten Services auf Cluster-Ebene sehen:

Exemplarische Ansicht der ersten Service-Erkennung nach Abschluss der Konfiguration.

Aktivieren Sie im Anschluss alle vorgenommenen Änderungen und überlassen Sie ab jetzt der dynamischen Host-Konfiguration die Arbeit. Diese wird schon nach kurzer Zeit alle Hosts für Ihre Kubernetes-Objekte erzeugen.

4. Labels für Kubernetes-Objekte

Checkmk erzeugt Labels für die Kubernetes-Objekte wie Cluster, Deployments oder Namespace während der Service-Erkennung automatisch. Alle Labels zu Kubernetes-Objekten, die Checkmk automatisch erzeugt, beginnen mit cmk/kubernetes/. Ein Pod erhält beispielsweise immer ein Label der Node (cmk/kubernetes/node:mynode), ein Label, welches eben zeigt, dass es sich bei diesem Objekt um einen Pod handelt (cmk/kubernetes/object:pod) und ein Label für den Namespace (cmk/kubernetes/namespace:mynamespace). So lassen sich in der Folge sehr einfach Filter und Regeln für alle Objekte gleichen Typs bzw. im gleichen Namespace erstellen.

5. Dashboards und Ansichten

5.1. Kubernetes-Dashboards

CEE Die kommerziellen Editionen von Checkmk werden mit sechs eingebauten Dashboards für Kubernetes ausgeliefert. Um diese Dashboards sinnvoll verwenden zu können, ist es notwendig, dass unser Cluster Collector installiert und konfiguriert ist. Im einzelnen heißen diese Dashboards:

  • Kubernetes

  • Kubernetes Cluster

  • Kubernetes DaemonSet

  • Kubernetes Deployment

  • Kubernetes Namespace

  • Kubernetes StatefulSet

Der Einstieg geschieht dabei immer über das Dashboard Kubernetes, welches Sie über Monitor > Applications > Kubernetes erreichen:

Exemplarische Ansicht des Übersichts-Dashboards.

Im Dashboard Kubernetes werden auf der linken Seite alle Ihre überwachten Kubernetes-Cluster aufgelistet. Diese Auflistung der Cluster ist auch Ihr Einstieg um sich tiefer in die Kubernetes-Dashboards zu bohren. Mit einem Klick auf den Namen eines Clusters gelangen Sie in das Dashboard Kubernetes Cluster des angewählten Clusters. Im Dashboard Kubernetes Cluster führt ein Klick auf den jeweiligen Namen dann in die übrigen kontextabhängigen Dashboards:

Ausschnitt des Cluster-Dashboards mit Wegen in die weiteren Dashboards.

5.2. Hardware-/Software-Inventur

Die Kubernetes-Überwachung von Checkmk unterstützt auch die HW-/SW-Inventur. Wenn Sie beispielsweise in dem obigen Cluster-Dashboard auf den großen Namen des Clusters (hier: mycluster) klicken, gelangen Sie zur Inventur des Clusters.

Auf dem gleichen Weg, also über die Boxen mit den großen Namen der Objekte, gelangen Sie auch in den anderen Dashboards zur Inventur des jeweiligen Objekts. Im folgenden Beispiel sehen Sie die HW-/SW-Inventur eines Pods:

kubernetes monitoring hw sw inventory

6. Prüfung der Installation

Im Abschnitt Ausgabe der Helm-Charts haben Sie bereits die erste Möglichkeit kennengelernt, um die erfolgreiche Installation der Komponenten für das vollständige Monitoring von Kubernetes zu prüfen. In der GUI von Checkmk können Sie ebenfalls an einigen Stellen die erfolgreiche Installation und Konfiguration prüfen.

Die wichtigsten Services sind hier sicherlich Kubernetes API und Cluster Collector. Diese müssen auf dem von Ihnen erstellten Cluster-Host vorhanden sein und sollten auch bestimmte Informationen anzeigen.

Wichtigste Services zur Prüfung der korrekten Installation

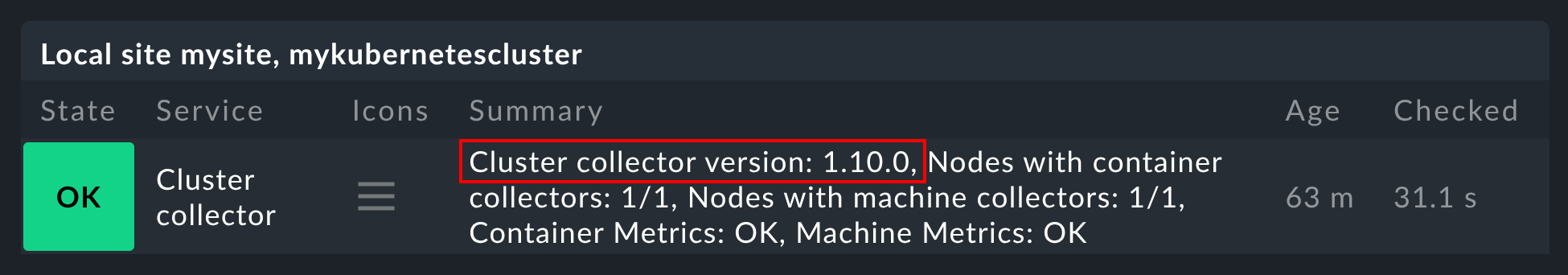

Der Service Kubernetes API sollte im Normalfall unter Summary Live, Ready vermelden. Der Service Cluster Collector muss die Versionsnummer des installierten Cluster Collectors anzeigen. Ist eins von beidem nicht der Fall, müssen Sie die Installation der Helm-Charts und die Konfiguration des Spezialagenten überprüfen.

Weitere Möglichkeiten zur Prüfung bieten in den kommerziellen Editionen die Cluster-Dashboards.

Im Dashboard Kubernetes können Sie bereits sehr früh erkennen, ob der Cluster Collector in einem Cluster läuft und Daten sammelt. Wenn die Spalten CPU resources und Memory resources keine Daten enthalten, ist dies bereits ein starker Indikator dafür, dass der Cluster Collector nicht ordnungsgemäß läuft. Bei korrekter Einrichtung sollte das Dashboard Kubernetes in etwa so aussehen:

Kubernetes-Dashbaord mit Daten für CPU resources und Memory resources

Wenn Sie hier nun auf den Namen des Clusters klicken, landen Sie im Dashboard Kubernetes Cluster des jeweiligen Clusters. Hier sollten die drei Boxen Primary datasource, Cluster collector und API health grün sein und OK anzeigen.

Funktionierendes Cluster-Monitoring.

7. Monitoring-Komponenten aus Cluster entfernen

Wenn Sie Checkmk über unsere Helm-Charts in Ihrem Cluster bereitgestellt haben, können Sie die erstellten Accounts, Services, Pods und Node Ports genauso leicht wieder entfernen, wie Sie sie eingerichtet haben. Deinstallieren Sie dafür einfach das Release, welches Sie mithilfe unserer Charts installiert haben.

Sollten Sie sich beim Namen des Releases unsicher sein, lassen Sie sich zuerst alle Helm-Releases in allen Namespaces anzeigen:

user@host:~$ helm list --all-namespaces
NAME        NAMESPACE           REVISION  UPDATED                                   STATUS    CHART          APP VERSION
myrelease   checkmk-monitoring  1         2022-08-15 19:00:42.318666784 +0200 CEST  deployed  checkmk-1.0.1  1.0.1

Wie in der obigen Beispielausgabe sollten Sie hier ein Release finden, welches in der Spalte CHART einen Hinweis auf Checkmk enthält.

Entfernen Sie dieses Release anschließend - unter Angabe des korrekten Namespaces - mit folgendem Befehl:

user@host:~$ helm uninstall myrelease -n checkmk-monitoring
release "myrelease" uninstalled
Auf dieser Seite
